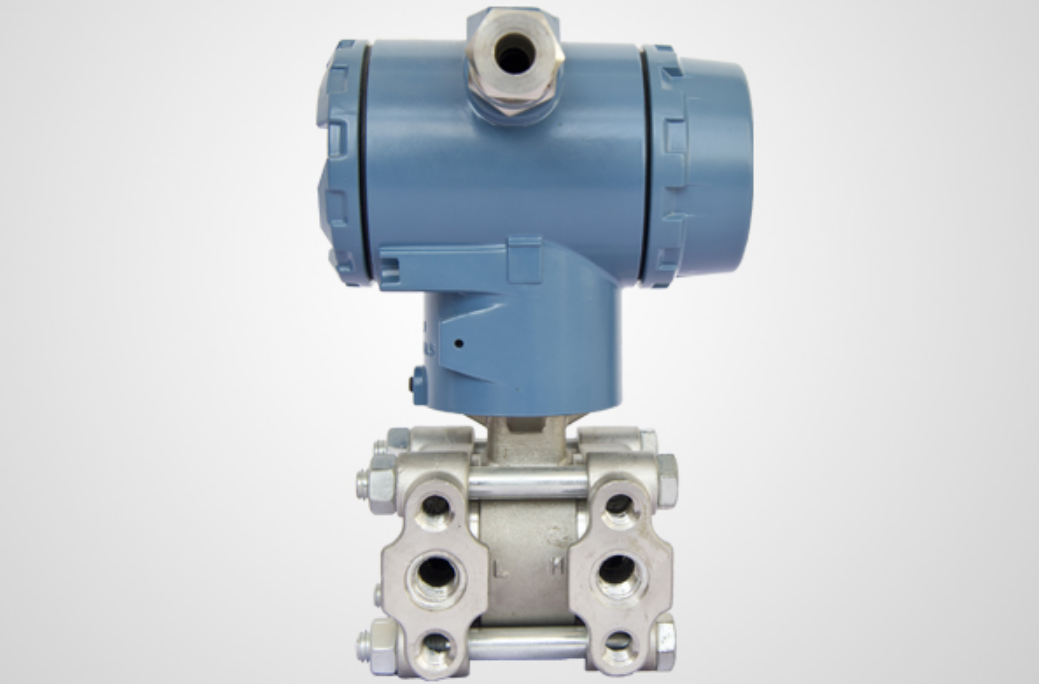

差壓變送器工作原理：從雙側導壓管產生的差壓直接作用于變送器感應器的雙側隔膜，通過隔膜中的密封液傳到測量元件上，測試組件將測得的差壓信號轉換成電信號傳給轉換器，再經諸如放大等處理后變成標準電信號輸出。傳感器的測量精度受到很多因素的影響，一些因素與環境條件和安裝方式也有關系。所以，在設計時，產品本身的精度不能保證實際的測量效果，不僅要考慮實際環境對產品精度的影響，還要考慮產品本身的精度，同時也要注意＊大限度地降低其精度。所以，是什么因素會對差壓變送器產生影響呢？
比例效應。
差壓變送器的量程比是指在滿足精度要求的情況下，變送器可以測得的大、小比值。一般來說，量程比越大，測量精度越低，壓力變送器量程比大，有許多優點，這樣一種儀表調整后，可用于多種不同的場合。但實際中量程比調過高，會給測量的穩定性帶來許多問題。
溫度的影響
差壓變送器在工藝應用中，過程溫度、環境溫度都會發生很大變化，當然會與變送器檢測時的參考條件不一樣，這就意味著其性能將與參考精度不一樣。當差壓變送器接近于大量程(即小量程比)時，溫度對差壓變送器的影響非常小，而當它接近小量程比時，其影響非常大，有時超過我們的想象。
靜壓的影響
與溫度、量程等因素相似，靜壓對變送器的零、量程精度具有重要影響。例如電容式差壓變送器，這類變送器在生產工藝系統運行過程中，幾乎將受到靜態壓力的影響，當工作條件下的靜壓力超過一定值，它的靜壓影響的誤差會超過變送器本身的精度，在對測量通道進行通道精度計算時，如添加靜壓影響誤差，可能不能滿足通道精度的要求。所以電容式差壓變送器檢查時，一定要修正靜態壓力的影響。
設置傾角對發射機的影響。
傾角是指變送器安裝到現場后，傳送器中軸線和鉛垂線之間的角度。
壓差測量時，檢測元件通過檢測中心測量膜片的形變位移，以感覺膜兩側的壓差。因?yàn)橹醒霚y(cè)量室充滿了充填硅油，所以當差壓變送器沿垂直于測量膜片面的方向傾斜時，硅油本身會對測量膜片產生壓力，造成膜片變形，使輸出值發生變化。當差壓式變送器沿測量膜片面平行的方向傾斜時，充填硅油將不受測膜片壓緊，因而沒有影響。當差壓變送器前傾和后傾時，其輸出線性和輸出值變化不大，測量范圍越小，測量精度越高，測量精度越高。當差壓式變送器在左、右偏轉時，輸出電壓隨傾角發生一次單方向漂移，角度越大，影響越大，但是線性沒有明顯的改變。
測點對安裝點高度差的影響。
差壓變送器由于工業現場總體設計的需要，常常不能在使用現場的測量點附近安裝，而是通過引壓管將其引壓至較集中的位置。為了方便維修和管理，這將導致測量點與安裝點之間的高度差，由于引壓管內的傳壓介質由于高度差而產生附加壓力，由此造成的后果，引出誤差。在過程工業應用中，由于介質的密度較大，即使有很小的高差，引入的附加誤差也很大。
